Questa antenna e' stato un esperimento ,fatta per avere una possibilita' di usare i 20 e 40 metri dal balcone di casa per l'amico IW2GKU Mario , che per un certo periodo la usata con soddisfazione e tutto sommato piuttosto che nulla...meglio piuttosto...hi.

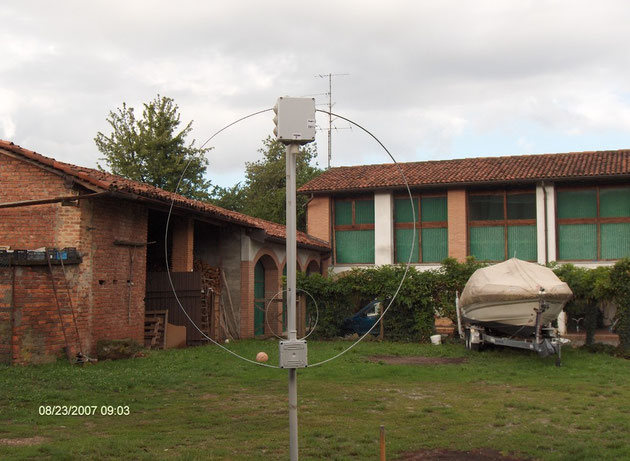

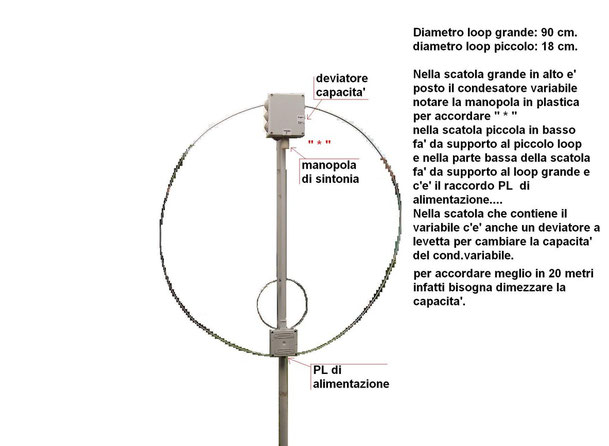

Per prima cosa una bella foto che ti dà l’idea di cosa stiamo parlando…..

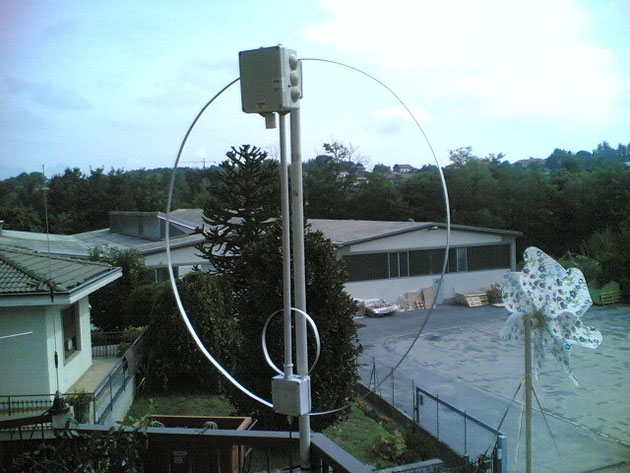

questa foto l’ha fatta IW2GKU Mario sul suo balcone di casa con il telefonino poi me la inviata tramite email…

MATERIALE OCCORENTE:

2 metri di piattina in Alluminio 10 x 2 mm. + circa 90 cm per il loop interno

1 scatola PVC per impianti elettrici 10 x 10 x 6 cm

1 scatola PVC per impianti elettrici  MISURE SECONDO LE DIMENSIONI CONDESATORE

2 raccordi PVC tubo-scatola diametro 20 mm

1 tubo diametro 20 mmm lunghezza circa 90 cm (distanza interna tra le due scatole)

4 fissaggi a CLICK diametro 32 mm

1 tubo PVC diametro 32 mm lunghezza 2—2,5 metri

4 BULLONI 6 MA + 4 DADI 6 MA     INOX

VITERIA VARIA SEMPRE INOX

1 Attaco PL femmina da pannello (classico 4 fori va benissimo)

1 condesatore variabile 150—200 pf

1 (eventuale) interrutore per dimezzare la capacita del variabile

PROCEDURA DI ASSEMBLAGGIO:

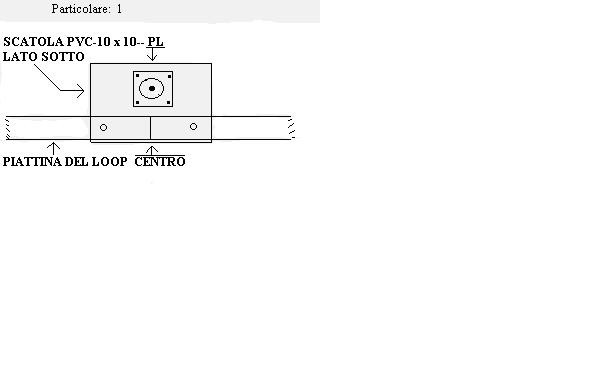

Fissare il PL nella scatola 10 x 10  e sul quel lato ,lasciare lo spazio necessario, per la

piattina del LOOP  che verrà fissata con 2 bulloni e dadi 6ma INOX,calcolando che il centro

della scatola coincida con il centro della piattina che deve essere ,PRIMA, sagomata a

forma di cerchio vedi  particolare “1 “.

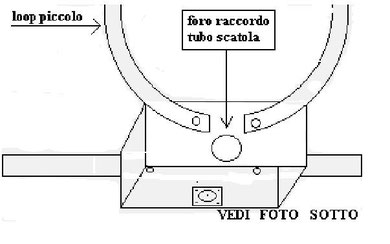

Nella parte opposta della scatola (alto) fissare il LOOP piccolo ,sempre con la solita piattina ,

in Alluminio , prima preparare i due fori alla estremità , lasciando 2 cm di spazio tra le stesse (minimo) all’interno collegare elettricamente i 2 bulloni (sempre inox) rispettivamente a

massa e centrale PL. E al centro fissare il raccordo tubo scatola.

Vedi particolare 2.

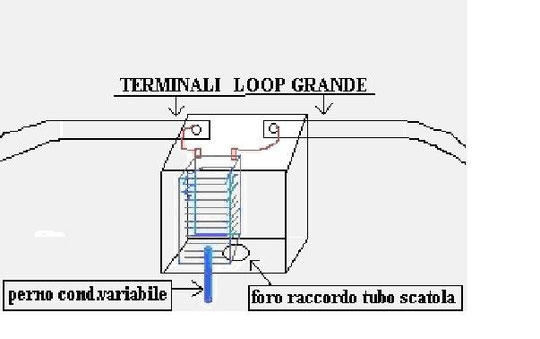

A questo punto fissare il loop grande alla scatola superiore lasciando 2—3 cm di spazio e

collegare all’interno i capi al condesatore variabile, nella parte inferiore mettere il raccordo

tubo scatola e il perno del variabile (dipende dalla forma del variabile,vedi tu) segue

particolare 3:

Per completare e poi poter installare il LOOP in posizione

verticate una soluzione sarebbe un tubo PVC Diametro 32 mm (come da foto principale) fissando 4 clip al fondo delle 2 scatole

e il gioco e’ fatto, per migliorare l’accordo in 20 e 40 metri ,se il variabile e’ a due sezioni basta aggiungere un interrutore a

levetta per inserire o togliere le due sezioni

(e’ quello che ho fatto per IW2GKU) .
