PROGETTO QUAD-ONE ANNO 2009

Dopo varie realizzazioni (dipoli ,windom ,direttive) volevo provare una quad a singolo elemento per le bande HF 10-15-20 metri ,facile da

auto- costruire e leggera come struttura e credo di aver realizzato un qualcosa che si avvicini molto a quanto detto….

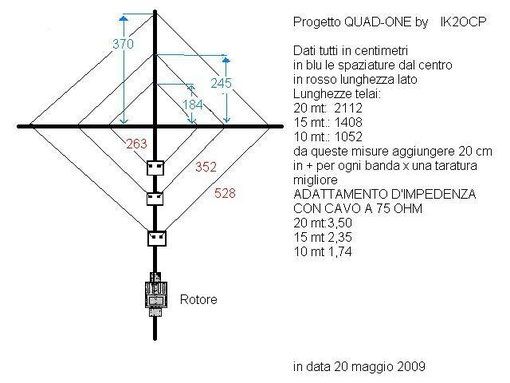

ecco un piccolo quadretto di dati tecnici:

Filo utilizzato per il loop filo unipolare 1,5mm quadri trecciola isolato

colore nero

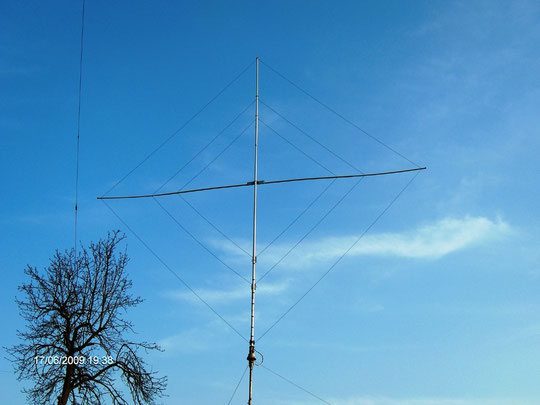

Segue una immagine reale della quad installata...

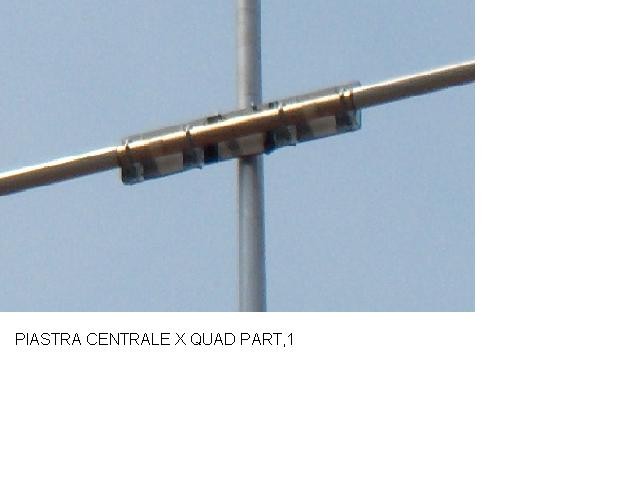

IL palo centrale e’ stato realizzato con: tubo allumino diametro 50mm.lunghezza circa 1,30metri,innestato in un tubo in vetroresina diametro 60mm.lunghezza 4,50metri (albero della vela di una tavola di windsurf) e sopra tre pezzi di una canna da pesca diametro 32mm. Lunghezza utilizzata 3,50metri circa per un totale di 8,20metri. IL palo orizzontale e’ composto (in via sperimentale) al centro (non si vede nella foto) tubo alluminio diametro 30 mm lunghezza 2,50metri e innestate dai due lati con tubi in PVC x impianti elettrici 2 metri diametro 32mm. e 2 metri diametro 28 fissati in modo che per lato siano di un totale di 3,90metri di lunghezza,il supporto centrale (anche questo HOME-MADE) e’ di materiale isolante ,ma puo’ essere realizzato anche con una piastra di alluminio le misure sono 400mm.x 100mm. con cavallotti vari di fissaggio(vedi foto)

AGGIORNAMENTO DEL 16-LUGLIO -2009

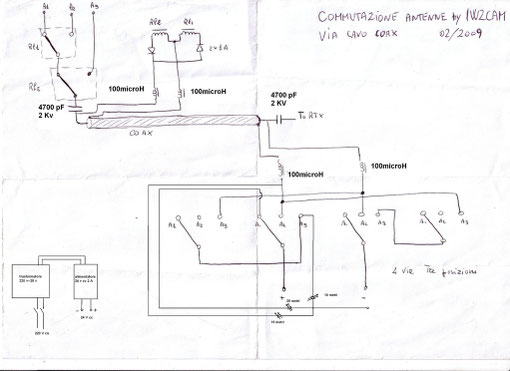

Finalmente e’ stata completata la parte commutazioni costituita da 2 parti la prima è  il control-box con alimentatore da 24 volt in corrente continua +  il commutatore a 3 posizioni e diodi led che indicano quale antenna e’ in funzione la seconda parte è quella con i rele’ di commutazione realizzata in una scatola in alluminio a tenuta stagna con relativi PL di collegamento, seguono le immagini.

La scatola con i rele’ e’ posizionata sotto il tetto dove e’ installata la QUAD-ONE notare il cavo bianco (a 75 ohm)

dei 20 metri che essendo lungo 3,50 metri dalla alimentazione arriva fino sotto il tetto, per le altre bande 10 e 15 metri

il cavo a 75 ohm e’ stato prolungato con cavo a 50 ohm tipo RG-58 .

Dopo varie prove ecco i rapporti di SWR in tutte e 3 le bande sono tra 1:1----1:1,5 direi accettabili e con larghezza di banda tra 400—600 KHz .

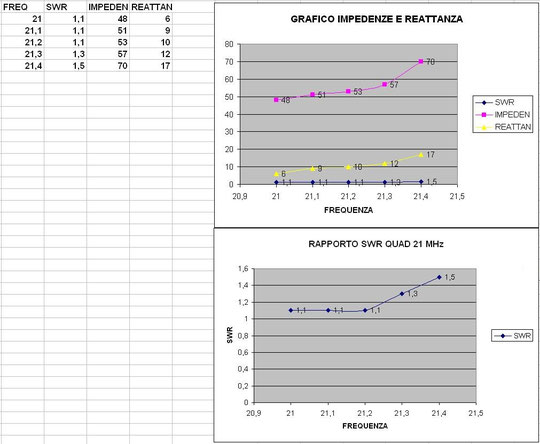

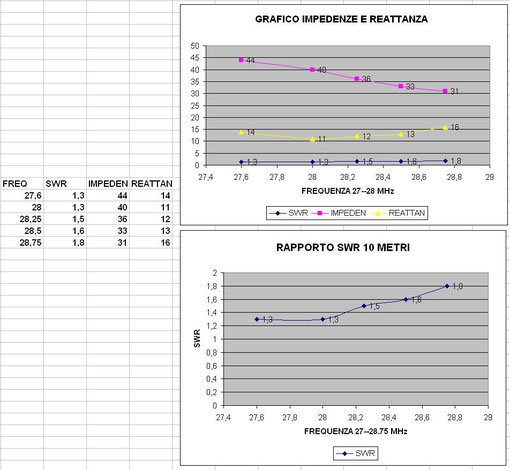

Seguono le immagini del control-box e della scatola (in alluminio e a tenuta stagna) con i rele'e le uscite con attachi a PL e dei grafici per il rapporto di SWR utilizzando MFJ 259B.

UN GRAZIE PARTICOLARE A MISTER DIEGO- IZ2OAR -PER L'AIUTO NELL'INSTALLAZIONE. SENZA DI LUI DA SOLO NON C'E' L'AVREI MAI FATTA!!

QUALCHE TEMPO DOPO A CAUSA DI UN VENTO CON RAFFICHE FORTISSIME SI E' VERIFICATO UNA ROTTURA NEL PRIMA TRATTO DEL PALO IN ALLUMINIO (DI GRANDE DIAMETRO MA MOLTO SOTTILE DI SPESSORE) ALLORA CON L'AIUTO DEL BUON ALFREDO - IZ2NRD - L'ABBIAMO SISTEMATA A DOVERE RINFORZANDO IL PRIMO TRATTO CON UN TUBO IN FERRO,POI VERNICIATO DI BIANCO, DIAMETRO 50 MM. NELLE FOTO SI VEDE IL TUBO PIEGATO.
